數明半導體最新推出的SiLM824x系列是一款具有不同配置的隔離雙通道門極驅動器。SiLM8243和SiLM8244配置為高、低邊驅動，而SiLM8245可提供兩路獨立的驅動輸出。該驅動系列可提供4A的輸出源電流和6A的灌電流能力，并且其驅動輸出電壓可以支持到33V。SiLM8243和SiLM8244支持死區可編程，通過調整DT腳外部的電阻大小，調整死區時間。DIS腳可用于使能或關閉兩路驅動輸出。

SiLM824x提供不同的UVLO閾值選項，使其能夠驅動各類功率器件。特別是低UVLO閾值的選項使其能夠用于驅動GaN功率器件。SiLM824x結合基于GaN功率器件的電源設計，能夠實現更高的工作頻率和更快的開關速度，有助于提升電源的效率和功率密度，并降低電源系統的尺寸和成本。

SiLM824x系列提供SOP16、SOP16W和SOP14W三種不同的封裝，以滿足不同應用下對尺寸和耐壓的需求。比如Class D功放以體積小、效率高、節能省電而受到青睞，SiLM824x的SOP16封裝，可有效節省設計空間，滿足小體積功放應用的需求。而SOP16W和SOP14W的封裝能夠提供更高的耐壓，適合高壓應用如車載充電機、光伏逆變、儲能電源等應用領域。

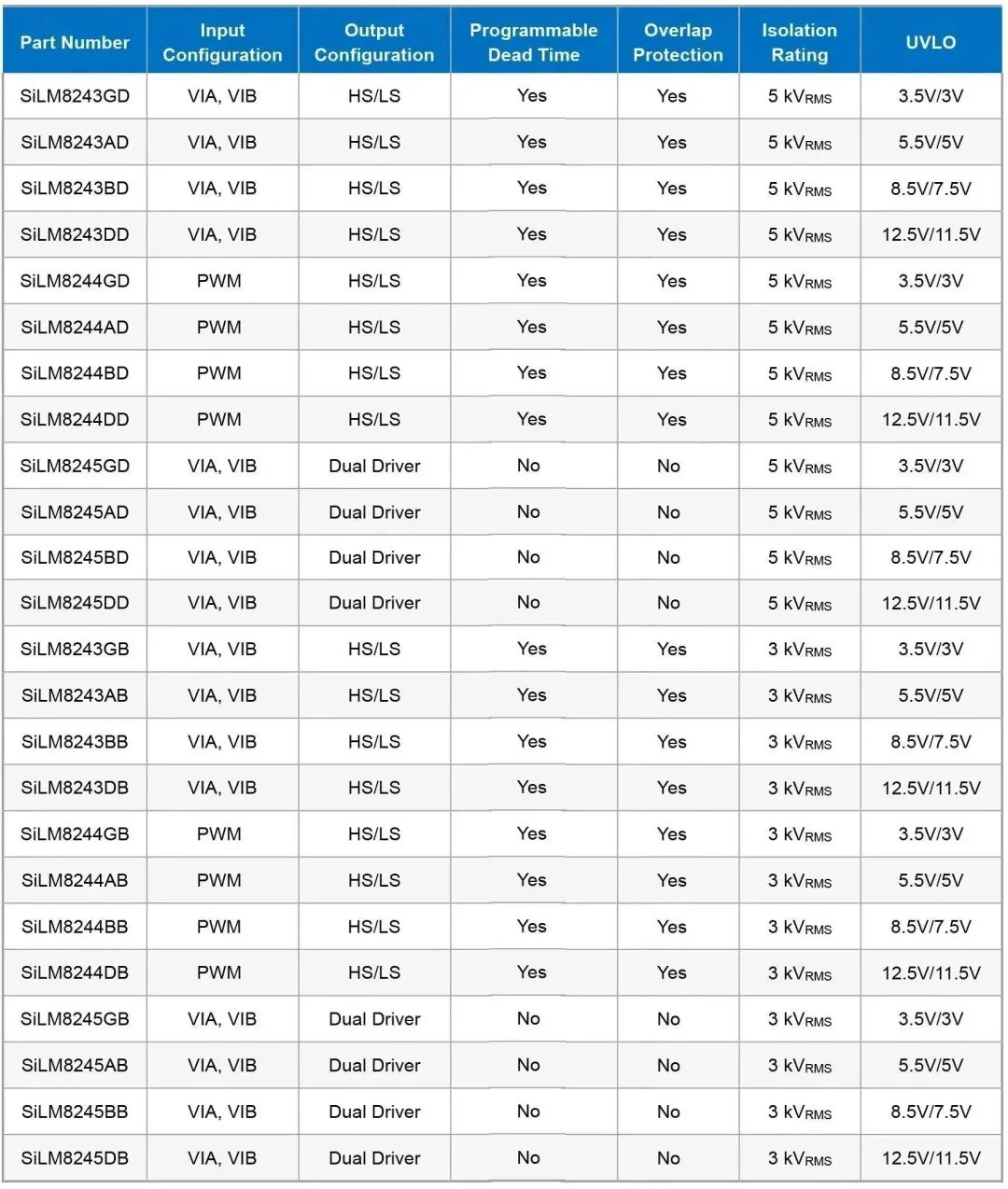

產品選型

產品特性

· 4A的源電流和6A的灌電流能力

· 3V到18V的輸入電壓范圍

· 支持33V的輸出電壓范圍

· 多種UVLO選項

12.5V, 8.5V, 5.5V和3.5V

· 輸入管腳能耐負5V

· 48ns的傳播延遲

· 提供多種封裝

SOP16，SOP16W和SOP14W

· 隔離耐壓

SOP14W/SOP16W:5000VRMS

SOP16: 3000VRMS

工作溫度范圍: -40°C到125°C

· 可編程死區

1. SiLM8243/SiLM8244
SiLM8243/SiLM8244支持死區可編程，可以通過調整DT腳對地電阻的阻值來改變死區的設置,從而避免在應用中上、下功率管的直通。

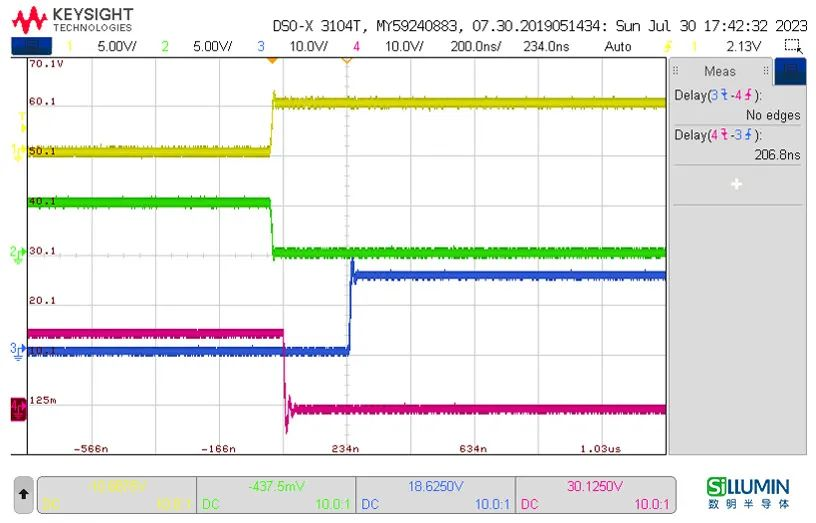

CH1: VIA, CH2: VIB

CH3: OUTA, CH4: OUTB

DT腳電阻為20kΩ,

OUTA變低到OUTB變高的死區

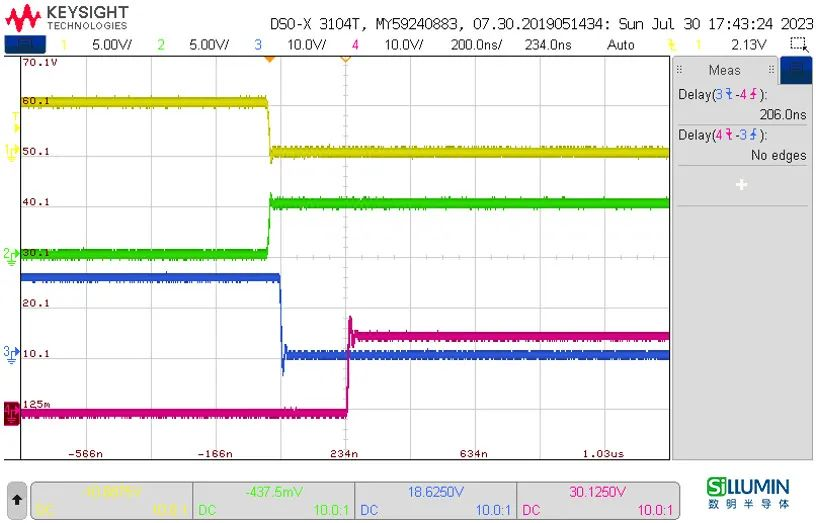

CH1: VIA, CH2: VIB

CH3: OUTA, CH4: OUTB

SiLM8245的兩路獨立輸出

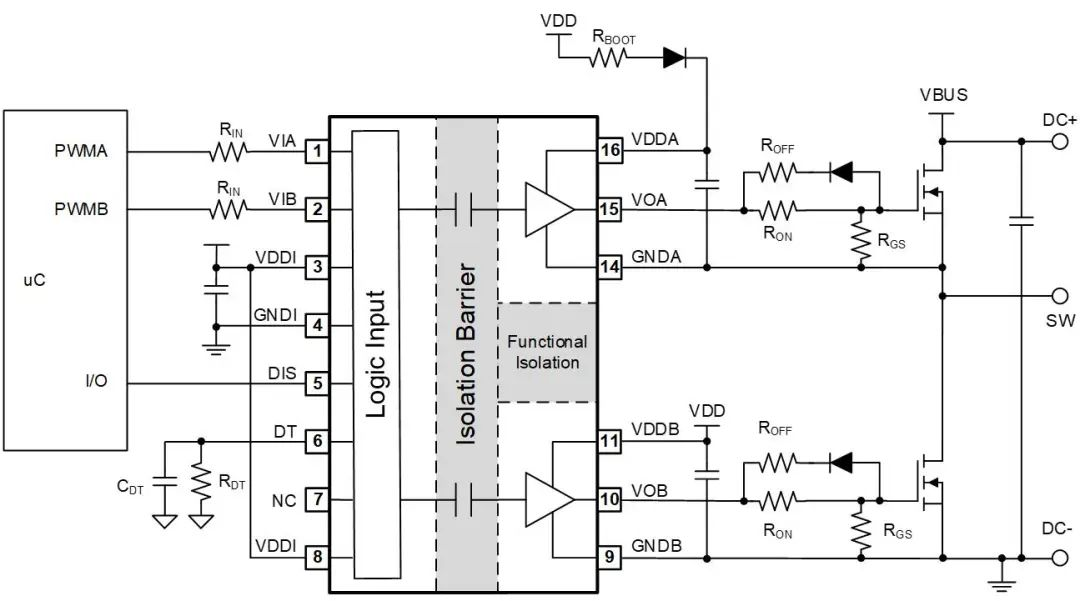

SiLM8243在半橋中的應用
