SLMi350新品介紹

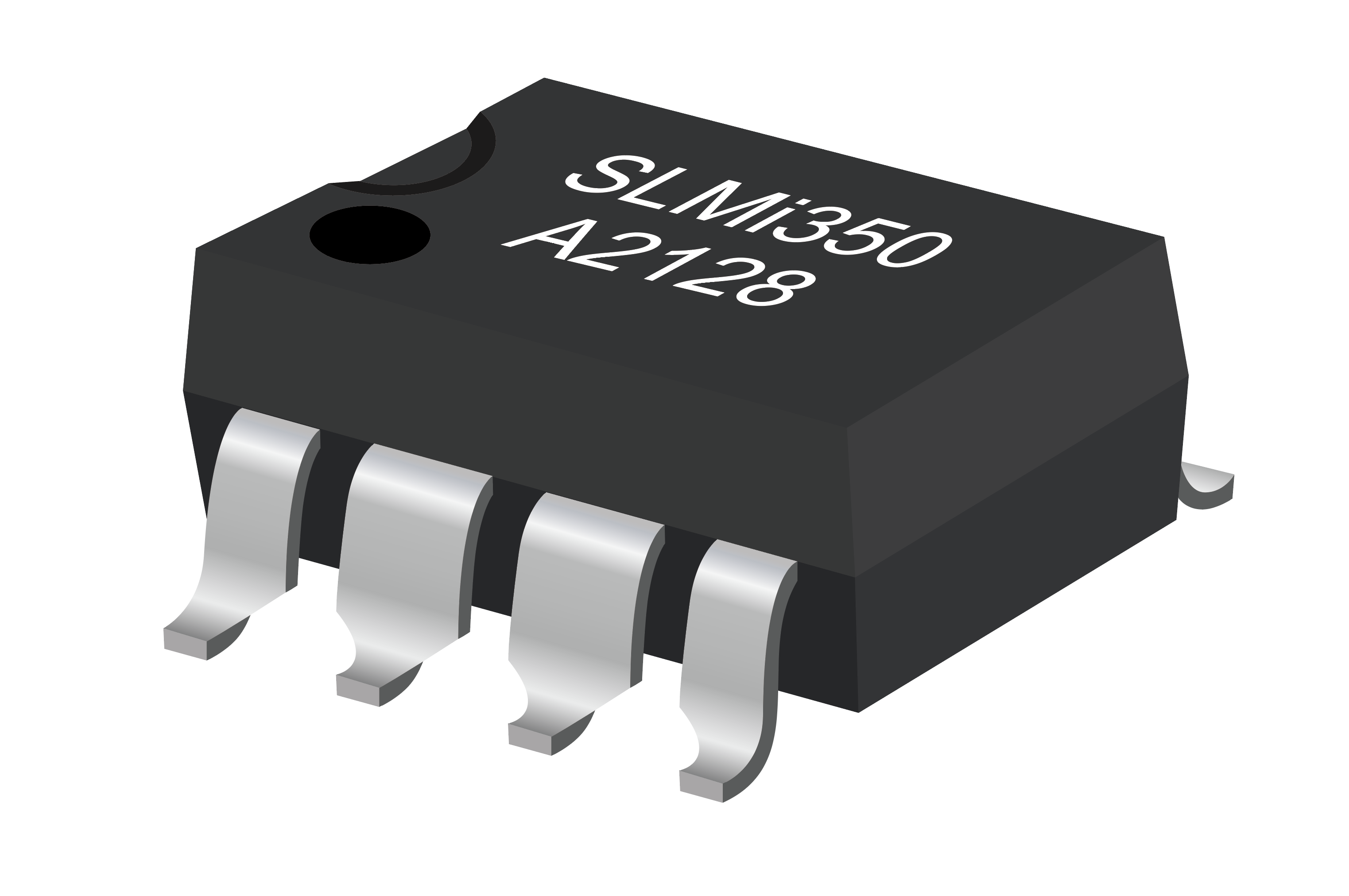

SLMi350采用DIP8GW封裝，其峰值驅動電流能力達2.5A，通過采用業界領先的雙電容隔離技術和“OOK”傳輸技術，實現了5kVrms的隔離電壓和高達10kV的隔離浪涌電壓，并具有超過150kV/us的共模瞬態抗擾度（CMTI），保證了在極端惡劣工作環境下，可靠穩定地工作。另外，SLMi350可廣泛應用于電機驅動，不間斷電源（UPS），EV充電，逆變器等領域。其封裝為圖1所示 DIP8GW，提供大于7.0mm的爬電和間隙距離。

圖1. SLMi350封裝圖

SLMi350的IGBT的驅動電路

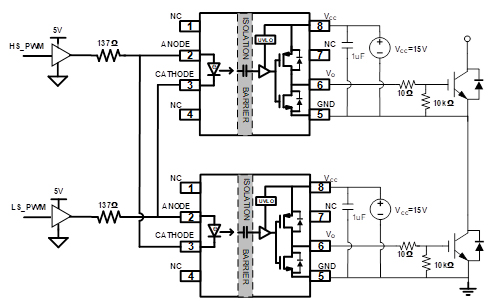

提供互鎖保護功能的SLMi350的IGBT驅動電路如圖2所示，由于同一橋臂上的兩個IGBT的控制信號重疊或開關器件本身延時過長等原因，使上下兩個IGBT直通，橋臂短路，此時電流的上升率和浪涌沖擊 電流都很大，極易損壞IGBT。由于SLMi350支持輸入互鎖保護功能，可有效防止上下管的直通問題，嚴格防止了臂橋短路引起過流情況的出現。

圖2. 提供互鎖保護功能的SLMi350的IGBT驅動電路

SLMi350的顯著優勢

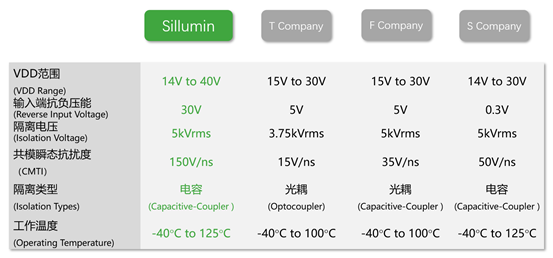

通過如圖3所示的性能比較可以看出, SLMi350和市場上主流的國際大廠的光耦隔離驅動或是電容隔離驅動相比，優勢極為顯著：

• 輸入端抗負壓能力更強；

• 輸出端電壓耐壓范圍更寬；

• CMTI抗干擾能力更加出眾；

• 工作溫度更寬。

圖3. SLMi350的性能比較

結論

目前，SLMi350已經在變頻器，逆變器，UPS，感應加熱等不同領域客戶測試通過，現可進行大批量供應, 歡迎廣大客戶朋友到數明官網進行樣品或評估板的申請。
